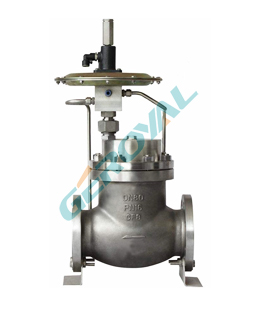

90W01自力式微压调节阀

90W01自力式微压控制阀。可广泛应用于介质压力不大于1.4Mpa工作温度不大于120℃(或150℃),调压范围在0.14-7.2KPa无腐蚀性的气体介质的阀后压力(毫米水柱级),广泛适用于各种油品、化学品、液体储罐的氮封系统中。

90W01自力式微压控制阀是一种无需外来能源的节能型产品,利用工艺管道中介质的压力变化与信号进行比较,使被调节介质的力与执行机构的输出力平衡,以达到稳定压力、差压值。可广泛应用于介质压力不大于1.4Mpa工作温度不大于120℃(或150℃),调压范围在0.14-7.2KPa无腐蚀性的气体介质的阀后压力(毫米水柱级)。适用于各种工业炉燃烧系统控制两种燃料气体混合比流量或用于氢冷发电机组密封油系统中,同时,还可用于各种工业气体的减压、稳压或泄压的自动控制。

90W01自力式微压控制阀采用平衡单座阀,在运行中可任意对设定值进行调整等特点。因而适用于各种工业炉燃烧统燃料气体、石油在制品或油库贮罐保护气体与热处理保护气体的微压自动调节等场合。


设计特色

●  具有压力平衡结构,灵敏度高
●  结构紧凑,性能可靠,免于维护
●  采用标准模块化设计
●  通过组合件,可以进行多项组合控制

技术参数

一、本体部分
●  阀体形式:直通铸造阀
●  阀盖形式:标准型
●  口径范围:DN15~DN150 (1/2"~6")
●  压力范围:PN1.6~6.4MPa (150~300LB)
●  温度范围:-30℃~+150℃
●  流量特性:快开
●  泄露等级:ASME B16.104 Ⅴ(软密封)
                     ASME B16.104 Ⅳ(硬密封)
●  材质可选:碳钢、不锈钢
●  连接方式:法兰式(GB、ANSI、JIS、DIN)

二、控制部分
●  驱动方式:薄膜执行器
●  设定值偏差:±8%

自力式微压调节阀 技术参数


公称通径DN 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760
允许压差
(Mpa)
PN16 1.6 1.5 1.2
PN40 2.0
阀盖形式 标准型 (整体式)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
压力分段范围
(KPa)
0.5~6   5~10  9~15  12~19  18~25  22~30
28~35  32~40  38~50  48~60  58~72  70~100
保证调压阀正常工作的最小压差P ≥0.01(MPa)
工作温度 ≤80℃
适合介质 气体、蒸汽、低粘度液体
阀芯形式 单座、套筒型阀芯
流量特性 直线性

自力式微(差)压调节阀 性能指标


调节精度 ≤10%
允许泄露量
(在规定实验条件下)
硬密封 4×0.01%阀额定容量
软密封 DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0..6 0.9 1.7 4.0 6.75
