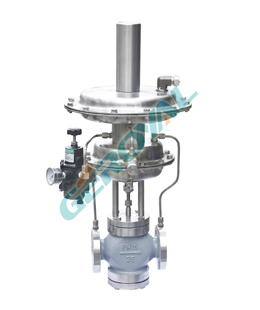

90W02带指挥器压力调节阀

90W02带指挥器压力调节阀

90W02带指挥器压力调节阀主要用于储罐顶部氮气压力恒定控制,以保护罐内物料不被氮化及储罐安全。带指挥器操作压力调节阀由ZZDQ快速泄放阀及90W01自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。

带指挥器压力调节阀 产品概述

带指挥器压力调节阀主要用于储罐顶部氮气压力恒定控制,以保护罐内物料不被氮化及储罐安全。带指挥器操作压力调节阀由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
储罐内压力升高至设定压力时,快速泄放阀迅速开启,将罐内多余压力泄放。微压调节阀在储罐内压力降低时,开启阀门,向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下,现场压力较高,必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa,压力可按分段设定,从0.5Kpa 至66 Kpa以下,介质温度温度≤80℃。

带指挥器压力调节阀 产品特点

(1)无需外加能源,能在无电、无气的场合工作,既方便又节约能源,降低成本。
(2)氮封装置供氮,泄氮压力设定方便,可在连续生产的条件下进行。
(3)压力检测膜片有效面积大,设定弹簧刚度小、动作灵敏、装置工作平衡。
(4)采用无填料设计,阀杆所受磨擦力小、反应迅速、控制精度高。
(5)供氮装置采用指挥器操作,减压比可达100:1,减压效果好、控制精度高。
(6)为确保储罐的安全,需在罐顶设置呼吸阀。
(7)呼吸阀公起安全作用,避免了常规氮封装置中启闭频繁易损坏的缺陷。

带指挥器操作压力调节阀 技术参数


公称通径(mm) 20 25 40 50 80 100 150
阀座直径(mm) 6 15 20 25 32 40 50 65 80 100 125 150
额定流量系数Kv 3.2 5 8 10 20 32 50 80 100 160 250 400
压力调节范围 0.5~70 20~120 60~400 300~700 500~1000 KPa
公称压力PN 1.0、1.6 MPa
被调介质温度 80、200 ℃
流量特性 快开型
调节精度 ≤5%
允许压降(MPa) 1.6 1.6 1.1 0.6 0.4
薄膜有效面积(C㎡) 200 280 400
允许泄漏量 符合ANSIB16.104—1976 IV级
阀盖形式 标准型 (整体式)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座型阀芯
流量特性 直线性
