电/气动卫生级球阀

30W06食品级卫生球阀,皆经过精密的检验流程和严格的品质管理。加工过程中,流道经过精密抛光和灭菌处理。其结构是由三段式阀体组成,由外部四只较长螺栓从两端夹住中间 阀体与阀球而成。密封圈为全封闭式紧紧包裹住阀球,无空间和死角。两端为卡箍连接方便拆卸、清洗、维修。工作原理也是通过执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。

   我们的30W06食品级卫生球阀皆经过精密的检验流程和严格的品质管理。加工过程中,流道经过精密抛光和灭菌处理。其结构是由三段式阀体组成,由外部四只较长螺栓从两端夹住中间 阀体与阀球而成。密封圈为全封闭式紧紧包裹住阀球,无空间和死角。两端为卡箍连接方便拆卸、清洗、维修。工作原理也是通过执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。

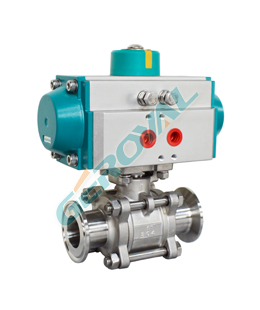

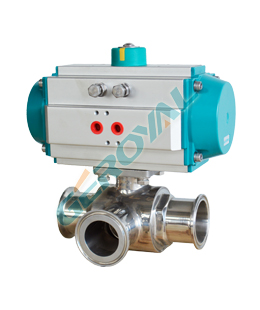

   卫生级气动球阀是气动执行器与快装球阀装配组成。也称为气动快装球阀和气动卡箍球阀。可分为两通和三通、四通结构,皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。直通式卫生级气动球阀阀体采用不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。卫生级气动球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

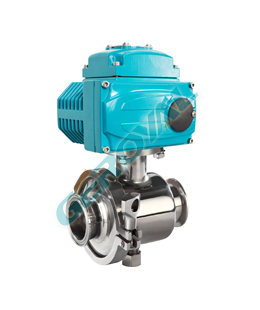

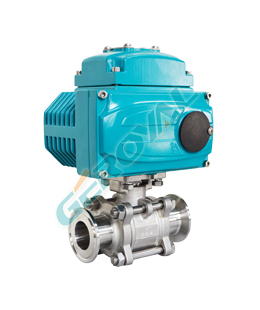

   卫生级电动球阀皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。卫生级电动球阀阀体采用不锈钢精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。卫生级电动球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。


设计特色 Design features
ISO5211标准连接平台
孔径大小与管道一致,不产生沉淀物
内壁240Grit抛光,流道畅通无阻
全包的PTFE密封没有死角,易清洗
双层阀杆填料与对压碟型弹片装置
技术参数 Technical parameter
口径范围:DN15~DN200 (1/2"~8")
压力范围:PN0.6~1.6MPa
温度范围:-25℃~+150℃
材质可选:不锈钢(304、316、316L)
密封材料:PTFE
连接方式:卡箍、外螺纹(可定制焊接式)
驱动方式:气动执行器、电动执行器、手动
控制方式:开关型ON/OFF、调节型4-20mA或1-5V
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀。(注明是否防爆)。
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
公称压力(MPa) PN0.6、1.0、1.6
阀体形式 两通、三通、四通
阀体材质 304、316、316L
连接形式 卡箍、螺纹、焊接
阀芯形式 "O"型球形阀芯
阀芯材质 304、316、316L
密封材质 PTFE≤150℃
密封填料 聚四氟乙烯填料
泄露率 软密封:零泄露
流量特性 近似快开型
动作范围 0~90°
气动执行器
技术参数
可配EV-TORK、AT、RT、PT、VT、AW单双作用气动执行器
供气压力0.4~0.7MPa; 电气接口:G1/4"、G1/8"、G3/8"、G1/2"
控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
电动执行器
技术参数
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程电动执行机构
标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V DC直流
控制方式:开关型(ON/OFF)、调节型(4-20mA输入输出)、智能型(4-20mA输入输出、液晶显示、遥控操作)
防护等级:IP67;隔爆标志:ExdⅡBT4(CT5);手操功能:手轮(手柄)
环境温度:-25~+70℃;环境湿度:≤95%
