全功能偏心半球阀

偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心,可减少磨损,延长使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流动,具有良好的稳定性。其次,还有流量大,可调范围广等特点。偏心半球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

   电动偏心半球阀是引进国外技术制造的一种新型电动球阀。球阀采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。电动偏心半球阀V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大,压力损失小。电动偏心半球阀结构紧凑,通用性强,流量特性为近似等百分比,可调范围大,最大可调比为100:1。电动偏心半球阀V型球阀适用150~600LB、PN1.6~6.4MPa,工作温度≤300℃的各种管路上(高温定制),用于调节节管路中介质的压力及流量,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。

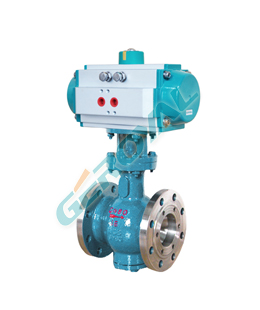

   本公司的气动偏心半球阀属于角行程气动调节阀,俗称"气动凸轮挠曲调节阀"。是由引进德国活塞式气动执行器及和偏心半球阀组成,气动偏心球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。也可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心,可减少磨损,延长使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流动,气动偏心调节阀具有良好的稳定性。其次,还有流量大,可调范围广等特点。气动偏心半球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

产品特点

1、解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞,使阀门关不严等问题。
2、开关轻便,开启时球与壳体脱离,无任何接触,启动扭矩小,转动灵活。关闭时,半球与阀座的挤切作用能除去密封面上的污物,使阀门顺利启闭,安全系数高,密封性能好。
3、密封面的偏心结构,使球面能自动补偿磨损,能保持阀门的密封,使用寿命长。
4、该阀门T型是属于耐磨硬密封球阀,它的密封副材料是特殊的,密封面要经过特殊耐磨处理。处理后表面硬度可达到HRC65-72度,故阀门的耐磨性能特别好。
5、阀门表面油漆,有常温和高温两种。高温用耐温600℃的进口漆,喷涂后,高温使用不烧漆、炭化、焦化现象、不变色。


设计特色 Design features
解决易结垢、易阻塞等问题
防火型式密封结构
球面自动补偿,使用寿命长
密封耐磨性能卓越
耐高温性能好
安全系数高,密封性能好
可配用多种执行机构
技术参数 Technical parameter
口径范围:DN32~DN1400 (1-1/2"~56")
压力范围:PN0.6~6.4MPa (150~300LB)
温度范围:-40℃~+650℃(定做高温)
材质可选:碳钢、不锈钢、铬钼钢、合金钢.
密封材料:304+STL(可定制软密封)
连接方式:法兰式(GB、ANSI、JIS、DIN)
驱动方式:气动执行器、电动执行器、蜗轮蜗杆
控制方式:开关型、调节型
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀、防爆软管等。
公称通径DN(mm) DN32-DN1400
公称压力(MPa) PN 0.6、1.0、1.6、2.5、4.0、6.4 MPa;ANSI 150、300 LB
阀体形式 一体式铸造球阀
阀体材质 WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507
连接形式 法兰式
阀芯形式 半球形阀芯
阀芯材质 304、316、316L(氮化处理、喷涂碳化钨)
密封材质 PTFE≤150℃、PPL≤280℃、金属密封≤650℃
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
泄露率 GB/T4213-92,小于额定KV0.01%
流量特性 近似快开型
动作范围 0~90°
气动执行器
技术参数
可配EV-TORK、AT、RT、PT、VT、AW单双作用气动执行器
供气压力0.4~0.7MPa; 电气接口:G1/4"、G1/8"、G3/8"、G1/2"
控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
电动执行器
技术参数
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS、DZW等系列角行程电动执行机构
标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V DC直流
控制方式:开关型(ON/OFF)、调节型(4-20mA输入输出)、智能型(4-20mA输入输出、液晶显示、遥控操作)
防护等级:IP67;隔爆标志:ExdⅡBT4(CT5);手操功能:手轮(手柄)
环境温度:-25~+70℃;环境湿度:≤95%
公称压力MPa 1.0 1.6 2.5 4.0
阀门强度试验压力MPa 1.5 2.4 3.8 6.0
阀门密封试验压力MPa 1.1 1.8 2.8 4.5
适用温度℃ ≤425℃        ≤325℃常温
主要材质 铸钢、不锈钢
适用介质 煤粉、煤灰、含尘、气体
法兰标准 JB/T82.1-94
阀门结构长度标准 GB12221-89
