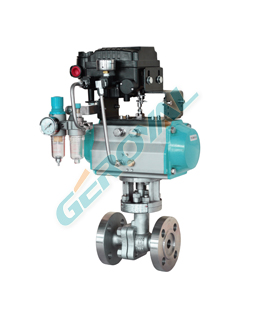

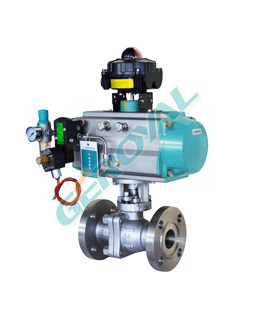

单作用气动球阀

单作用气动球阀采用引进型单作用复位型气动执行器及高性能球阀组成,适用于两位切断以及调节的场合。单作用气动球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。单作用气动球阀配用的执行机构具结构简单,紧凑,性能卓越,弹簧输出力矩大等特点。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。单作用式的独特优点是一旦动力源发生故障,将按控制系统的要求自动处于开启或关闭的位置。广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。

   单作用气动球阀采用引进型单作用复位型气动执行器及高性能球阀组成,适用于两位切断以及调节的场合。单作用气动球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。单作用气动球阀配用的执行机构具结构简单,紧凑,性能卓越,弹簧输出力矩大等特点。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。单作用式的独特优点是一旦动力源发生故障,将按控制系统的要求自动处于开启或关闭的位置。广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。


产品特点

(1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
(3)阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
(4)阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高。
(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。




设计特色 Design features
全通径式设计、无阻隔
防火型式密封结构
防喷出阀杆结构
防静电装置
防低泄漏设计填料及填料函
气缸带弹簧复位功能,断气自动复位
可配用多种单作用气动执行机构
技术参数 Technical parameter
口径范围:DN15~DN250 (1/2"~10")
压力范围:PN1.6~6.4MPa (150~300LB)
温度范围:-40℃~+425℃(定做高温)
材质可选:碳钢、不锈钢、铬钼钢、合金钢.
密封材料:PTFE、PPL、PEEK、金属
连接方式:法兰式(GB、ANSI、JIS、DIN)
驱动方式:单作用气动执行器
控制方式:开关型ON/OFF、调节型4-20mA
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀、防爆软管等。
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150、300、600 LB
阀体形式 两段式铸造球阀
阀体材质 WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507
连接形式 法兰式、焊接式、对夹式、螺纹式
阀芯形式 "O"型球形阀芯
阀芯材质 2Cr13、304、316、316L
密封材质 PTFE≤150℃、PPL≤280℃、金属密封≤450℃
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
泄露率 硬密封:GB/T4213-92,小于额定KV0.01%;软密封:零泄露
流量特性 近似线性
动作范围 0~90°
气动执行器
技术参数
可配EV-TORK、AT、RT、PT、VT、AW单作用气动执行器
供气压力0.4~0.7MPa; 电气接口:G1/4"、G1/8"、G3/8"、G1/2"
控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
公称通径DN(mm) DN15-300
公称压力 PN(MPa) 1.0 1.6 2.5 4.0
试验压力 强度试验(MPa) 1.5 2.4 3.75 6.0
密封试验(MPa) 1.1 1.76 2.75 4.4
低压气密试验0.5~0.7(MPa)
适用介质 水、油、蒸气、硝酸类(温度≤425℃)、醋酸类(温度≤200℃)
