高性能防爆球阀

300高性能防爆球阀分为电动防爆球阀和气动防爆球阀,电动系列配备整体防爆型电动执行器,防爆等级可达ExdIICT4。气动系列是在气动球阀基础上配置防爆电磁阀、防爆限位开关等附件,防爆等级可达ExdIICT6。防爆球阀具有结构简单,切换迅速、流通能力大,零泄漏等特点,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

   300高性能防爆球阀分为电动防爆球阀和气动防爆球阀,电动系列配备整体防爆型电动执行器,防爆等级可达ExdIIBT4(BT6、CT4、CT5、CT6)。气动系列是在气动球阀基础上配置防爆电磁阀、防爆限位开关等附件,防爆等级可达ExdIICT6。防爆球阀具有结构简单,切换迅速、流通能力大,零泄漏等特点,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。

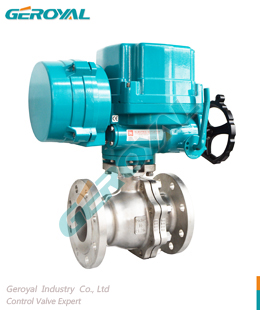

   电动防爆球阀有角行程防爆电动执行器及球阀球体组成,是由引进型角行程执行器与球阀调节机构组成。电动防爆球阀具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,防爆型电动球阀广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动防爆球阀防爆等级为ExdIIBT4(BT6、CT4、CT5、CT6)、防护等级为IP67、可带现场控制装置。防爆型电动球阀主要特点为:不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。。

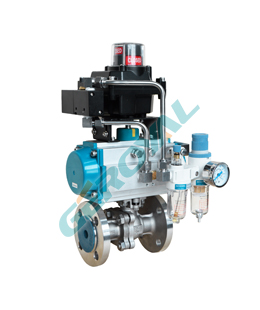

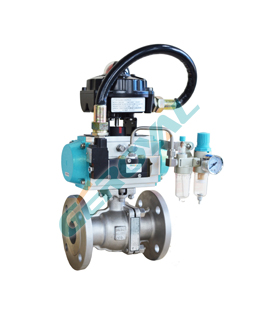

   气动防爆球阀采用EV-TORK系列气动执行器及球阀组成,适用于调节、切断的场合。气动防爆球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。配用的执行机构具结构简单,紧凑,性能卓越,输出力矩大等特点。气动防爆球阀配以防爆行程限位开关、防爆电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障,气动防爆球阀将按控制系统的要求自动处于开启或关闭的位置。气动防爆球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。

高性能防爆球阀 产品特点

(1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
(3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
(4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。


设计特色 Design features
全通径式设计、无阻隔
防火型式密封结构
防喷出阀杆结构
防静电装置
防低泄漏设计填料及填料函
ISO 5211连接平台
可配用多种执行机构
技术参数 Technical parameter
口径范围:DN15~DN250 (1/2"~10")
压力范围:PN1.6~6.4MPa (150~300LB)
温度范围:-40℃~+425℃(定做高温)
材质可选:碳钢、不锈钢、铬钼钢、合金钢.
密封材料:PTFE、PPL、PEEK、金属
连接方式:法兰式(GB、ANSI、JIS、DIN)
驱动方式:气动执行器+防爆附件、防爆电动执行器
控制方式:开关型ON/OFF、调节型4-20mA或1-5V
可选附件:防爆电磁阀、防爆限位开关、减压阀、防爆定位器、手轮机构、保位阀、快排阀。
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150、300、600 LB
阀体形式 两段式铸造球阀
阀体材质 WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507
连接形式 法兰式、焊接式、对夹式、螺纹式
阀芯形式 "O"型球形阀芯、"V"型球形阀芯
阀芯材质 2Cr13、304、316、316L
密封材质 PTFE≤150℃、PPL≤280℃、金属密封≤450℃
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
泄露率 GB/T4213-92,小于额定KV0.01%
流量特性 近似快开型
动作范围 0~90°
气动执行器
技术参数
可配EV-TORK、AT、RT、PT、VT、AW单双作用气动执行器
供气压力0.4~0.7MPa; 电气接口:G1/4"、G1/8"、G3/8"、G1/2"
控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
电动执行器
技术参数
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程电动执行机构
标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V DC直流
控制方式:开关型(ON/OFF)、调节型(4-20mA输入输出)、智能型(4-20mA输入输出、液晶显示、遥控操作)
防护等级:IP67;隔爆标志:ExdⅡBT4(CT5);手操功能:手轮(手柄)
环境温度:-25~+70℃;环境湿度:≤95%
性能指标
性能指标 驱动方式 气动 电动
基本误差 % ± 1.0 ± 1.0
回差 % ≤ 1.0 ≤ 1.0
死区 % ≤ 0.6 ≤ 1.0
始终点偏差 % ± 2.5 ± 2.5
额定行程偏差 % ≤ 2.5 ≤ 2.5

性能规范
试验标准 公称压力(Mpa) 压力级(class) JIS(Mpa)
试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7
