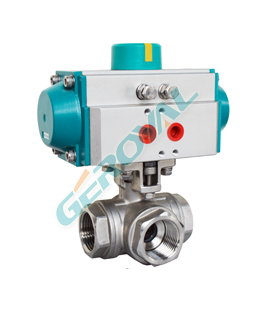

内螺纹三通球阀

电/气动三通螺纹球阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

   我们的电/气动三通螺纹球阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。。

   电动三通螺纹球阀是综合国内外先进技术而开发的新型电动三通球阀。标准球芯有L型有三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液体、气体、蒸汽等介质的配比调节与控制。电动三通螺纹球阀采用JO型、HQ型角行程电动执行机构,以AC220V、AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节或二位切换控制。

   气动三通螺纹球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。气动三通螺纹球阀分为“L型气动三通球阀”与“T型气动三通球阀”,L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。双层阀杆填料符合德国泄露测试要求,在系统泄压后无需拆下整个阀体就能进行检查和维修。气动三通螺纹球阀任一通口均可用作入口而无泄漏,并可根据工况需要制成L型或T型通道,本气动螺纹球阀安装方便。


设计特色 Design features
防火、防静电设计
阀杆防爆出装置
阀球上设计有压力平衡孔
铸造高平台结构
安装便捷、易维修
双层阀杆填料与对压碟型弹片装置
技术参数 Technical parameter
口径范围:DN15~DN100 (1/2"~4")
压力范围:PN1.6~42.0MPa
温度范围:-29℃~+250℃(高温可定制)
材质可选:碳钢、不锈钢
密封材料:PTFE、PPL(可定制金属密封)
连接方式:螺纹(适用于100口径内)
驱动方式:气动执行器、电动执行器、蜗轮、手柄
控制方式:开关型ON/OFF、调节型4-20mA或1-5V
可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀。(注明是否防爆)
公称通径DN(mm) DN15~DN100
公称压力(MPa) PN1.6~42.0 MPa;ANSI 150~2500 LB
阀体形式 铸造阀体、锻造阀体
阀体材质 碳钢、304、316、316L
连接形式 螺纹(外螺纹、内螺纹、焊接)
阀芯形式 "O"型球形阀芯、"V"型球形阀芯
阀芯材质 2Cr13、304、316、316L
密封材质 PTFE≤150℃、PPL≤280℃
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
泄露率 零泄露
流量特性 近似快开型
动作范围 0~90°
气动执行器
技术参数
可配EV-TORK、AT、RT、PT、VT、AW单双作用气动执行器
供气压力0.4~0.7MPa; 电气接口:G1/4"、G1/8"、G3/8"、G1/2"
控制方式:开关型(可选装附件)、调节型(配定位器+选装附件)
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
气动附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
电动执行器
技术参数
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程电动执行机构
标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V DC直流
控制方式:开关型(ON/OFF)、调节型(4-20mA输入输出)、智能型(4-20mA输入输出、液晶显示、遥控操作)
防护等级:IP67;隔爆标志:ExdⅡBT4(CT5);手操功能:手轮(手柄)
环境温度:-25~+70℃;环境湿度:≤95%
