固定式O型球阀

固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,固定式球阀适用于各种腐蚀性和非腐蚀性介质。

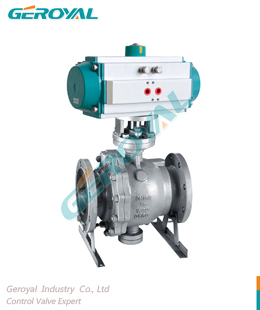

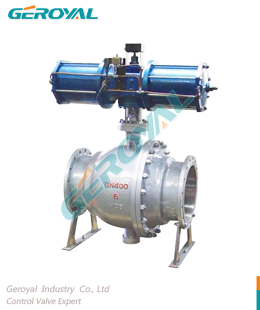

固定式气动球阀是新一代高性能气动球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,固定式气动球阀适用于各种腐蚀性和非腐蚀性介质。Q647气动固定球阀它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。固定式气动球阀采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。

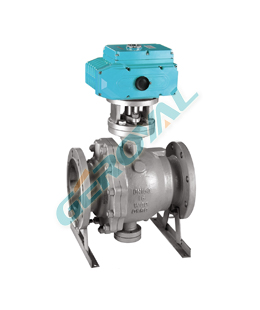

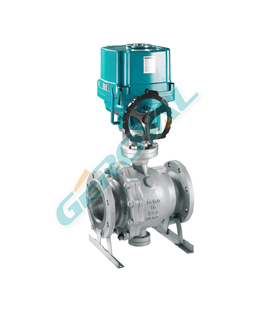

  固定式电动球阀采用固定式球阀与引进型电动执行器组装而成。主要适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。固定式电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

产品特点
(1)固定式气动球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
 (2)固定式气动球阀采用全通径或缩径设计,流通阻力小。
 (3)固定式气动球阀阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。
 (4)每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。
 (5)具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。
 (6)耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。

设计特色
● 防火、防静电设计
● 阀杆防爆出装置
● 阀球上设计有压力平衡孔
● 阀座带弹簧预紧功能
● 安装便捷、易维修
● 双层阀杆填料与对压碟型弹片装置

标准规范
● 设计标准:GB/T12237、API 6D、API 608
● 结构长度:GB/T12221、ASME B16.10
● 法兰连接:HG、GB、JB、ASME B16.5
● 压力与温度:GB/T9131、ASME B16.34
● 检验与测试:GB/T13927、API 598

技术参数
● 口径范围:DN50~DN700 (2"~28")
● 压力范围:PN1.6~6.4MPa(10.0MPa以上可定做)
● 温度范围:-45℃~+425℃(超高温可定制)
● 材质可选:碳钢、不锈钢、铬钼钢、合金钢
● 密封材料:PTFE、PPL、金属密封
● 连接方式:法兰(可定制焊接式)
● 驱动方式:气动执行器、电动执行器、蜗轮
● 控制方式:开关型ON/OFF、调节型4-20mA或1-5V
● 可选附件:电磁阀、限位开关、减压阀、定位器、手轮机构、保位阀、快排阀。(注明是否防爆)。

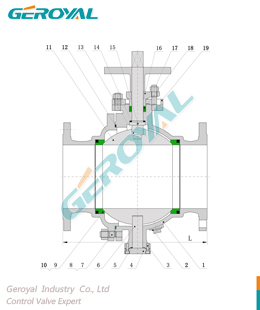

结构图与零件材料
No. 零件名称 零件材质
1 阀体 WCB CF8 CF8M CF3M
2 堵头 25 304 316 316L
3 六角螺栓 25 304 316 316L
4 底座 WCB CF8 CF8M CF3M
5 密封垫 PTFE、RTFE、PEEK、金属
6 下阀轴 304 304 316 316L
7 双头螺柱 25 304 316 316L
8 六角螺帽 25 304 316 316L
9 阀座 PTFE、RTFE、PEEK、金属
10 弹簧 65Mn 304 316 316L
11 球体 304 304 316 316L
12 密封垫 PTFE、RTFE、PEEK、金属
13 上阀轴 304 304 316 316L
14 密封垫 PTFE、RTFE、PEEK、金属
15 防静电装置 304 304 316 316L
16 填料压盖 WCB CF8 CF8M CF3M
17 六角螺帽 25 304 316 316L
18 填料 PTFE、RTFE、PEEK、石墨
19 支架 WCB

设计规范
试验标准 Mpa Class JIS
试验压力 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K 30K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.75 6.0
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.76 2.75 4.4
气密试验 0.5~0.7

执行机构参数
名称 气动活塞执行机构 电动执行机构
 型号 EV-TORK-50D/50S~270D/270S OV-TORK-05A/E~0400A/E
 类型 双作用、单作用 精小型、防爆型Ex
用途 开关、调节 开关、调节
驱动 气压  0.4~0.7MPa 电源: AC 220 V ±10% 50Hz
电源: AC 380 V ±10% 50Hz
定制:DC 24V、AC 110V
接口 Rc 1/4 普通型: 2-PF (G1/2")
隔爆型: 2-PF (G3/4")
正作用 气压增加推动阀门关闭 开关型:通电阀开/关
调节型:信号增加阀开/关
反作用 气压增加推动阀门开启
控制方式 开关型 On / Off 开关型 On / Off
4~20mA.DC(带定位器Tape locator) 输入输出 4~20mA.DC
额定行程 0~90°;0~180°;0~360°
环境温度 -10~+70℃
表面涂层 丙烯酸聚氨酯漆
选配附件 阀门定位器、手轮、电磁阀、限位开关、保位阀 加热器
